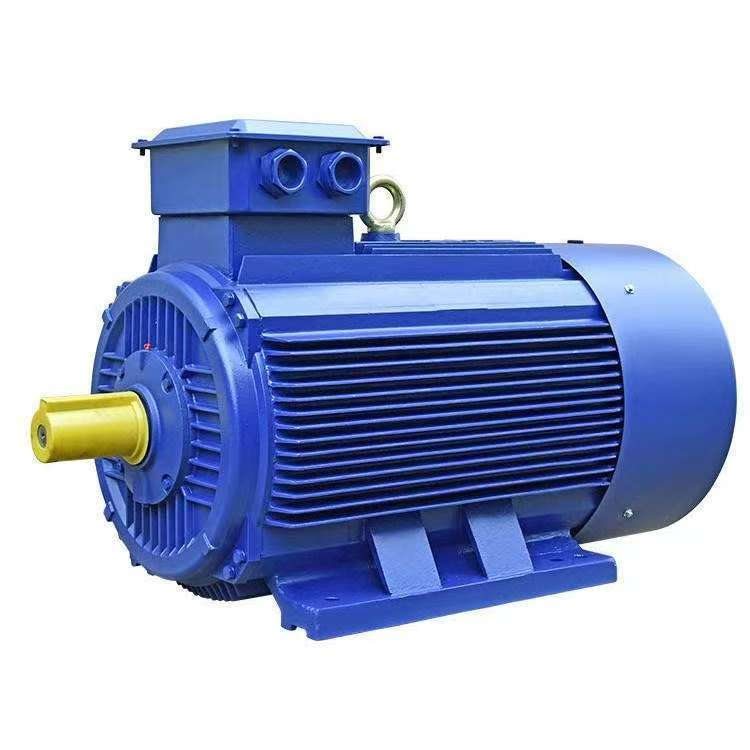

Các cuộn dây của động cơ không đồng bộ ba pha AC củaQingdao Longchangjiechủ yếu được chia thành các loại sau:
Được phân loại theo dạng sắp xếp của các cuộn dây trong khe
· Cuộn dây một lớp:
Cuộn dây một lớp là một loại cuộn dây trong đó chỉ một bên hiệu quả của cuộn dây được nhúng trong mỗi khe stato, do đó tổng số cuộn dây trong đó chỉ bằng một nửa tổng số khe cắm trong động cơ. Ưu điểm của cuộn dây một lớp là nó có ít cuộn dây quanh co hơn và một quá trình tương đối đơn giản. Không có sự cải thiện trong tỷ lệ sử dụng của khe lý do tuyệt đối giữa các lớp. Các cấu trúc một lớp sẽ không trải qua các lỗi phân tích xen kẽ, v.v ... Hạn chế là hình dạng sóng điện từ được tạo ra bởi cuộn dây không đủ lý tưởng. Mất sắt và tiếng ồn của động cơ tương đối lớn, và hiệu suất khởi động cũng hơi kém. Do đó, cuộn dây một lớp thường chỉ được sử dụng trong động cơ không đồng bộ dung lượng nhỏ. Các cuộn dây một lớp có thể được phân thành một số loại dựa trên hình dạng của cuộn dây của chúng và sự sắp xếp các bộ phận cuối của chúng, chẳng hạn như cuộn dây xích, cuộn dây chéo, cuộn dây đồng tâm và cuộn dây nối chéo.
1. Cuộn dây xích
Cuộn dây chuỗi bao gồm các phần tử cuộn một lớp có cùng hình dạng và chiều rộng. Chúng được đặt tên như vậy bởi vì mỗi cuộn dây ở cuối cuộn dây giống như một liên kết chuỗi. Cần đặc biệt lưu ý rằng đối với các cuộn dây chuỗi một lớp, cao độ của cuộn dây phải là lẻ; Nếu không, cuộn dây không thể được sắp xếp.
2. Cuộn dây chuỗi chéo
Khi số lượng khe trên mỗi cực và mỗi pha của cuộn dây chéo là một số lẻ lớn hơn 2, cuộn dây chuỗi chéo không thể được sắp xếp. Tại thời điểm này, một cuộn dây chéo với cuộn dây đơn hoặc đôi cần được sử dụng.
3. Cuộn dây đồng tâm
Trong các cuộn dây đồng tâm, tất cả các cuộn dây trong cùng một nhóm pha cực bao quanh cùng một trung tâm.
4. Cuộn dây đồng tâm loại chéo
Khi số lượng khe Q trong mỗi pha của mỗi giai đoạn là số chẵn lớn hơn 2, có thể áp dụng dạng cuộn dây đồng tâm.
Ưu điểm của cuộn dây đồng tâm một lớp và cuộn dây nối chéo là cuộn dây và nhúng của cuộn dây tương đối đơn giản, trong khi nhược điểm là các đầu của cuộn dây quá dài và tiêu thụ quá nhiều dây. Ngày nay, ngoại trừ việc sử dụng thường xuyên trong động cơ 2 cực và 4 cực, hình thức cuộn dây này hiếm khi được áp dụng ngày nay.
Cuộn dây hai lớp:Hai cạnh phần tử cuộn được nhúng trong mỗi khe và số lượng cuộn dây bằng với số lượng khe cắm. Ưu điểm là cao độ thuận lợi có thể được chọn để cải thiện hình dạng sóng điện từ, nhóm cuộn dây khe phân đoạn có thể được áp dụng để làm suy yếu sóng hài, hiệu suất điện từ là tốt, lực và chỉ số năng lượng và các đặc điểm bắt đầu là vượt trội so với các lớp tăng cường của lớp. Những nhược điểm là hệ thống dây điện tốn nhiều công sức, có khả năng ngắn mạch, cần cách nhiệt giữa các lớp và tốc độ làm đầy khe thấp. Nó phù hợp cho động cơ dung lượng lớn. Động cơ có kích thước trung bình và lớn thường áp dụng cuộn dây hai lớp. Bao gồm:
. Cuộn dây xếp chồng hai lớp: được sử dụng rộng rãi trong các cuộn dây stator và rôto của động cơ không đồng bộ ba pha.
. Cuộn dây hai lớp hai lớp: Nó chủ yếu được sử dụng trong cuộn dây điện tử 0 điện tử và cuộn rôto của các máy phát thủy điện.
. Cuộn dây lai đơn và hai lớp: Về cơ bản, nó là một biến thể của cuộn dây hai lớp ngắn. Một số lớp trên và dưới của cuộn dây được kết hợp thành các mặt một lớp, trong khi một số bên vẫn còn hai bên, và các đầu được kết nối lại. Nó có thể tăng cường hiệu quả động cơ, nhiệt độ thấp hơn, cải thiện các đặc tính bắt đầu và tiết kiệm sử dụng đồng, v.v.
Được phân loại theo phương pháp nối dây đầu cuối
· Cuộn dây xếp chồng lên nhau: Các cuộn dây liền kề được xếp theo trình tự, với các đầu được sắp xếp gọn gàng và cấu trúc rắn. Nó được sử dụng rộng rãi trong các cuộn dây stato và rôto của động cơ không đồng bộ ba pha.
Cuộn dây sóng: Kết nối cuộn dây có hình dạng lượn sóng, và nó chủ yếu được sử dụng cho cuộn dây rôto và cuộn dây stator của động cơ lớn. Quá trình sản xuất là tương đối phức tạp.
