Đối với đường kính ống vượt quá DN800, việc ép đùn trực tiếp đòi hỏi phải có máy đùn cực lớn, lực kẹp cao và hệ thống làm mát phức tạp. Quy trình cuộn xoắn ốc—trong đó máy đùn định hình trước tiên tạo ra một dải HDPE liên tục (phần rỗng hình vuông hoặc hình chữ nhật), sau đó được quấn xoắn ốc và hàn nóng chảy vào một trục gá quay—mang lại những lợi thế rõ ràng:
| Diện mạo | Đùn trực tiếp | cuộn dây xoắn ốc |
|---|---|---|
| Đường kính kinh tế tối đa | ~DN1200 | Lên đến DN4000 |
| Chi phí đầu tư | Rất cao | Trung bình (2–3 máy đùn) |
| Độ cứng của vòng linh hoạt | Cố định bởi độ dày của tường | Điều chỉnh thông qua thiết kế hồ sơ |
| Sử dụng vật liệu (kg/m) | Cao hơn (tường vững chắc) | Hạ (cấu trúc lõi rỗng) |
| Sử dụng vật liệu tái chế | Giới hạn (20%) | Lên đến 100% (với thiết kế vít phù hợp) |
Quy trình quấn ống cũng cho phép điều chỉnh cấu trúc thành ống theo thời gian thực, cho phép cùng một dây chuyền sản xuất sản xuất ống có xếp hạng độ cứng vòng từ SN4 (4 kN/m²) đến SN16 (16 kN/m²) chỉ bằng cách thay đổi bước cuộn hoặc kích thước biên dạng.

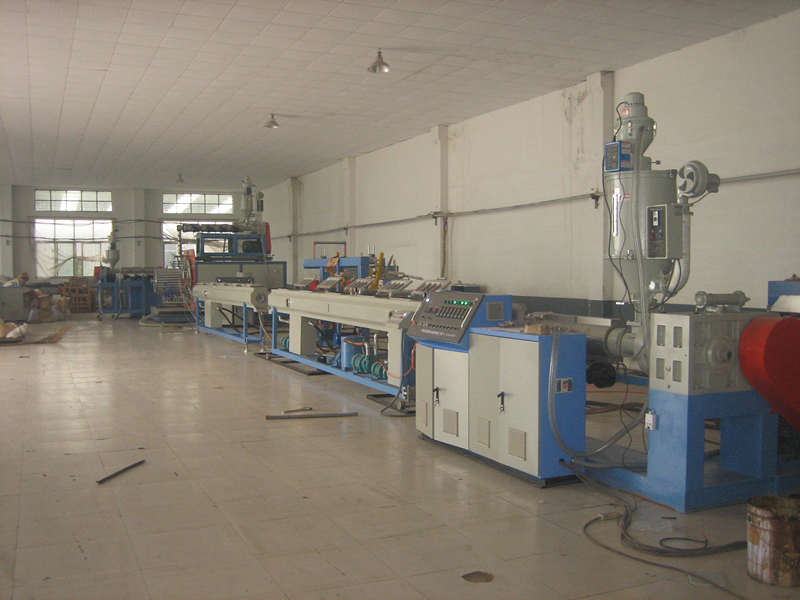

Một dây chuyền sản xuất ống quấn có đường kính lớn hoàn chỉnh thường bao gồm các trạm sau:
Máy đùn biên dạng chính – tạo ra dải rỗng liên tục (cấu trúc chịu lực).
Máy đùn đồng thời (Máy đùn keo nóng chảy) – bôi nhựa HDPE nóng chảy tại các điểm hàn để nung chảy các lớp dải liền kề.
Máy tạo hình cuộn dây xoắn ốc – một trục gá quay nhiều trục điều khiển đường kính ống và góc quấn.
Phần ủ/làm mát - đảm bảo giảm căng thẳng và ổn định kích thước.
Máy cưa cắt tự động – thực hiện cắt nội tuyến theo chiều dài do khách hàng chỉ định.
Hệ thống điều khiển trung tâm PLC – đồng bộ hóa tất cả các máy đùn, bộ phận quấn ống và bộ phận vận chuyển.
Bảng dưới đây tóm tắt các mẫu máy phổ biến nhất hiện có trên thị trường, với các thông số được lấy từ các nhà sản xuất máy móc hàng đầu của Trung Quốc và Châu Âu (các giá trị mang tính điển hình; thông số kỹ thuật cuối cùng phụ thuộc vào sự tùy chỉnh của nhà cung cấp).
| Mã mẫu | Phạm vi OD ống (mm) | Máy đùn chính | Máy đùn nóng chảy | Công suất lắp đặt (kW) | Công suất tối đa (kg/h) | Ứng dụng điển hình |
|---|---|---|---|---|---|---|
| WR‑800 | 200 – 800 | SJ65/34 (vít 65 mm, 34 L/D) | SJ55/34 | ~210 | 380 – 420 | Cống nhánh, thoát nước khu dân cư |
| WR‑1200 | 300 – 1200 | SJ80/34 | SJ65/34 | ~320 | 530 – 570 | Đường trục thành phố, nhà máy xử lý |
| WR‑2200 | 800 – 2200 | SJ90/38 (mô-men xoắn cao) | SJ65/34 | ~430 – 460 | 720 – 850 | Đường ống nước mưa, nước làm mát công nghiệp |
| WR‑3000 | 1200 – 3000 | SJ120/38 (giải nén hai giai đoạn) | SJ80/34 | ~530 – 560 | 880 – 950 | Các cửa xả lớn, hút qua sông |
| WR‑4000 | 1800 – 4000 | SJ150/38 + ép ăn | SJ90/34 | ~680 – 720 | 1100 – 1250 | Siêu dự án, ống lót hầm |
Lưu ý: Tất cả các kiểu máy ở trên đều hoạt động với tốc độ đường truyền tối đa là 0,5 – 1,2 m/phút tùy thuộc vào đường kính ống và độ dày thành ống. Góc quấn có thể điều chỉnh trong khoảng từ 50° đến 85° để tối ưu hóa độ cứng của vòng so với độ bền dọc trục.
Ngoài các thông số cơ bản, các chi tiết kỹ thuật sau đây sẽ xác định xem đường dây của bạn có hoạt động không gặp sự cố trong một thập kỷ hay trở thành cơn ác mộng khi bảo trì.
Để sản xuất có chi phí cạnh tranh, khả năng xử lý nghiền lại sau công nghiệp (100% dạng mảnh) là không thể thương lượng. Hãy tìm:
Hệ thống truyền động mô-men xoắn cao, tốc độ thấp (hiệu suất hộp số > 95%).
Vít giảm áp hai giai đoạn có phần chắn – điều này ngăn ngừa hiện tượng bắc cầu và đảm bảo sự tan chảy đồng nhất ngay cả với nguồn cấp dữ liệu có kích thước thay đổi.
Bề mặt cứng (ví dụ: lớp phủ cacbua vonfram) trên đầu vít – kéo dài tuổi thọ khi xử lý vật liệu tái chế có tính mài mòn.
Thông số cần kiểm tra: Công suất nấu chảy khi nghiền lại 100% phải đạt ít nhất 85% tỷ lệ nguyên liệu nguyên chất (nhiều thiết kế giá rẻ giảm xuống còn 60%).
Trục tạo hình phải duy trì độ đồng tâm trong phạm vi ±0,5 mm đối với ống DN2000. Thông số kỹ thuật chính:
Số lượng trục truyền động: ≥ 4 trục được dẫn động bằng servo độc lập (mở rộng hướng tâm, chuyển động dọc trục, xoay trục gá và dẫn hướng dải).
Áp suất kẹp thủy lực: có thể điều chỉnh từ 0,5 – 2,5 MPa để đảm bảo hàn nhiệt hạch thích hợp mà không làm nát biên dạng rỗng.
Hệ thống thay đổi đường kính nhanh: thời gian điều chỉnh không cần dụng cụ ≤ 30 phút để thay đổi đường kính trong cùng một phạm vi mẫu.
Mặc dù hầu hết các nhà cung cấp đều cung cấp PLC Siemens S7‑1500 hoặc Allen‑Bradley, nhưng tính năng quan trọng là đồng bộ hóa độc lập hai màn hình – máy đùn chính và bộ cuộn dây phải có bảng vận hành riêng biệt nhưng giao tiếp qua bus Ethernet công nghiệp tốc độ cao (PROFINET hoặc EtherCAT). Điều này cho phép:
Cắt tốc độ độc lập trong quá trình thay đổi đường kính.
Tự động bù mô-men xoắn khi độ dày thành ống thay đổi.
Ghi dữ liệu theo thời gian thực (bao gồm nhiệt độ nóng chảy, áp suất và mômen quấn) để truy xuất nguồn gốc đầy đủ.
Dây quấn được cấu hình tốt không chỉ giới hạn ở các ống xoắn ốc vách đôi tiêu chuẩn. Với dụng cụ phụ trợ phù hợp, nó có thể tạo ra:
Ống quấn ba thành – để có độ cứng vòng cực cao (SN16) bằng cách sử dụng lớp tôn bên trong và bên ngoài.
Ống định hình có gân (loại T) – để giảm trọng lượng trong khi vẫn duy trì SN8.
Ống quấn thành đặc – khi cần có lỗ khoan bên trong nhẵn cho các ứng dụng có lưu lượng cao (Hệ số định mức n ≤ 0,009).
Việc chuyển đổi giữa các cấu hình này thường chỉ yêu cầu hoán đổi khuôn ép đùn cấu hình và điều chỉnh bước quấn – một hoạt động kéo dài 2 giờ đối với đội ngũ có kinh nghiệm.
| Mục chi phí | Phạm vi điển hình | Mẹo tối ưu hóa |
|---|---|---|
| Giá cơ sở máy (WR‑2200) | 380.000 – 480.000 USD (FOB) | So sánh vật liệu vít (thép nitrided và lưỡng kim) |
| Lắp đặt và vận hành | 8 – 12% giá thành máy | Chọn nhà cung cấp cung cấp đào tạo tại chỗ trong 2 tuần |
| Tiêu thụ năng lượng | 180 – 250 kWh/tấn ống | Tìm kiếm bộ biến tần trên tất cả các động cơ (tiêu chuẩn trong các dòng thông số kỹ thuật của EU) |
| Dụng cụ (khuôn & trục gá) | 15.000 – 30.000 USD mỗi đường kính | Thương lượng bộ khởi động (3 đường kính) trong gói |
| Ngân sách bảo trì hàng năm | 3 – 5% giá mua | Tập trung vào phụ tùng thay thế cho hộp số lên dây – thời gian thực hiện dài nhất |
Thị trường ống HDPE toàn cầu được dự đoán sẽ tăng trưởng với tốc độ CAGR 5,8% cho đến năm 2030, do cơ sở hạ tầng nước cũ thay thế và các khu công nghiệp mới. Đối với các nhà sản xuất, chiến lược chiến thắng là:
Đầu tư vào dây chuyền có ít nhất một đường kính trên đơn đặt hàng lớn nhất hiện tại của bạn – ví dụ: WR‑3000 nếu bạn chủ yếu bán DN2000 – để nắm bắt các cơ hội đấu thầu lớn bất ngờ.
Yêu cầu thử nghiệm nghiệm thu tại nhà máy (FAT) bằng cách sử dụng hỗn hợp vật liệu tái chế của riêng bạn – không chỉ các viên nguyên chất – để xác minh hiệu suất thực tế của vít.
Ưu tiên các nhà cung cấp cung cấp dịch vụ chẩn đoán từ xa (bộ điều khiển sẵn sàng cho IoT) – điều này giúp giảm 40% thời gian ngừng hoạt động theo kinh nghiệm thực địa của chúng tôi.
Máy quấn ống đường kính lớn HDPElà một công nghệ phức tạp nhưng được hiểu rõ. Chìa khóa cho một khoản đầu tư sinh lời không nằm ở những con số hào nhoáng nhất mà nằm ở thiết kế vít dành cho đồ tái chế, tạo hình trục chính xác và đồng bộ hóa hệ thống điều khiển. Sử dụng các bảng thông số và điểm kiểm tra kỹ thuật ở trên làm danh sách kiểm tra mua sắm của bạn. Khi đánh giá các nhà cung cấp, hãy luôn yêu cầu dữ liệu quy trình (thông tin về nhiệt độ nóng chảy, mức tiêu thụ năng lượng cụ thể và dung sai đường kính) từ quá trình sản xuất thực tế – không chỉ là một tập tài liệu quảng cáo.
